低噪声电源纹波探头
低噪声电源纹波探头

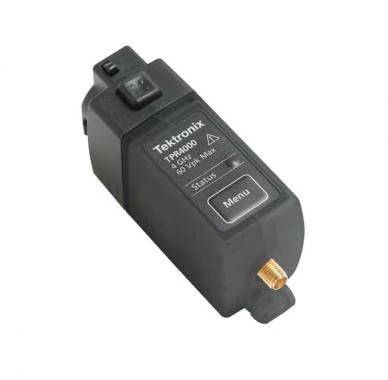

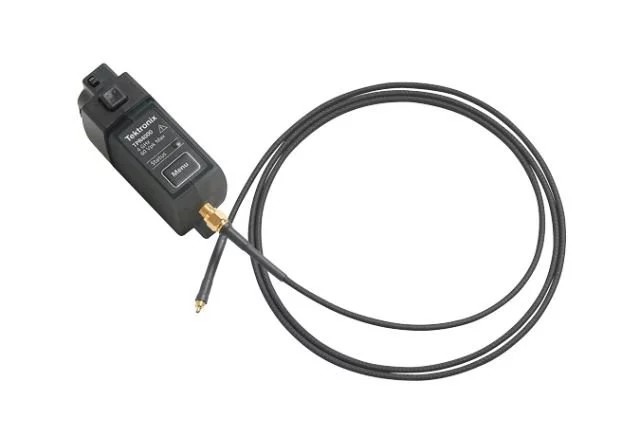

这些探头已针对电源完整性测量进行了优化，结合了低噪声成分、高达 60 V 的直流偏移、高带宽、低负载和多种连接选项。
| 型号 | 衰减 | 带宽 | 动态范围 | DC Offset | 报价 |
|---|---|---|---|---|---|
| TPR1000 |
1.25x |
1 GHz |
±1 V |
±60 V |
US $5,230 |
| TPR4000 |
1.25x |
4 GHz |
±1 V |
±60 V |
US $7,850 |
价格：价格如有变更，恕不另行通知。
为什么要使用电源纹波探头，而不是无源或差分探头？
传统的电源完整性应用通常使用无源或差分探头来测量电源轨。随着技术领域的不断变化，设计师需要更高精度的纹波测量，并实现快速转换以扩展到多个频率范围。新的设计挑战要求使用新的测量设备，这些设备能够大限度地减少测量工具的噪声，同时还可以提供更多带宽，以便查看更多信号内容。超低噪声 TPR1000/4000 电源滑轨探头具有低精度负载（特别是在灵敏的测量中），并提供低噪声成分和高带宽选项。
更多数据，更快的信号
新型电源纹波探头可涵盖高达 4 GHz 的电源轨瞬态事件，并提供 ±60V 的偏置电压范围，以测量从插头到集成电路引脚的电源。它还提供 ±1V 的宽动态范围，可以让您在较高的电压轨上查看线路上的顶降情况，或者查看负载或瞬态事件消耗大量电流的时间。利用这个强大的组合再配合使用正确的示波器，您不必担心所看到的噪声是否来自测试设备，也不必担心是否会在系统中看到以前从未见过的干扰源。
克服连接挑战
电力工程师面临的挑战是如何通过更小、更紧凑的设计获得更高的能效。对汽车、工业和消费者市场的工程师来说尤其如此，其中典型的验证需要探测至少 1 个或多个电源轨以及其他信号。由于间距紧凑、信号受到干扰和几何组件尺寸较小，这对连接产生了新的限制。

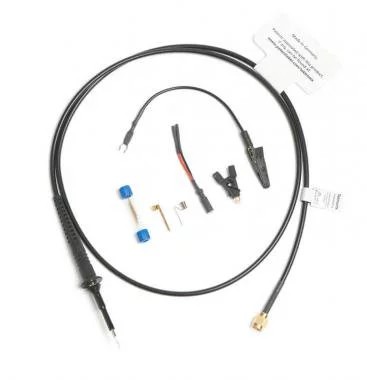

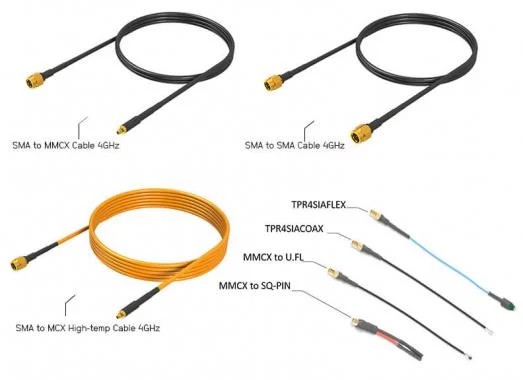

电源纹波探头附带模块化的灵活连接选项，可满足大多数需求。现在，在已连接电源轨的表面贴装组件上焊接时，可以使用 MMCX 锁扣连接，使测试设置变得轻而易举。
