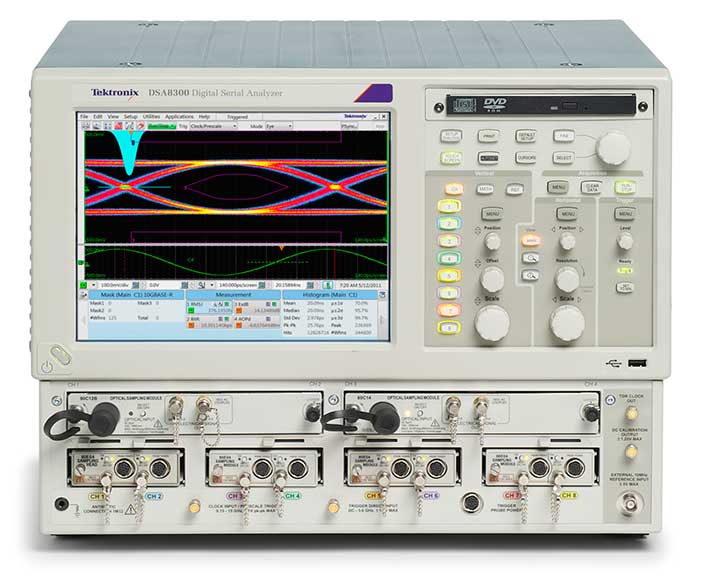

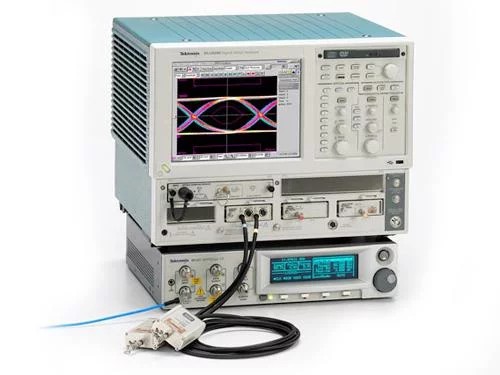

DSA8300 系列数字采样示波器
DSA8300 系列提供了小于 100 fs 的本底抖动，可以实现异常准确的器件检定，支持 光通信 标准、时域反射计和 S 参数。DSA8300 数字采样示波器为 155Mb/s - 400G PAM4 的数据通信提供了完整的高速物理层测试平台。
特点 |
优势 |
电气模块信号测量精度：
|
<100 fs 本底抖动允许对高位速率（40 和 100 (4´25) Gb/s）设备进行检定，典型 <5% 的信号单位间隔由测试仪器所使用。70 GHz 带宽允许对高位速率信号进行完整检定（数据速率 28 Gb/秒的 5 阶谐波和数据速率 >45 Gb/秒的 3 阶谐波）。 |
在所有带宽上实现业内较低的系统噪声：
|
较大程度降低仪器在采集高位速率、低幅度信号时的噪声量，避免可能带来附加抖动和眼图闭合的其他噪声。 |
| 单台主机内多 6 个通道同时采集 <100 fs 抖动。 | 多个差分通道的高保真采集可进行通道间损伤测试，提高多个高速串行通道系统的测试吞吐量。 |
| 光模块支持从 155 Mb/s 到 100 Gb/s (4x25) 以太网所有标准速率的光一致性测试。 | 为单模和多模光标准提供经济实惠、功能多样的光测试系统，从 155 Mb/s (OC3/STM1) 到 40 Gb/s（SONET/SDH 和 40GBase 以太网）和 100 Gb/s 以太网（100GBase-SR4、-LR4 和 ER4），波长 850、1310 和 1550nm。 |
| 优异的采集吞吐量，采样率 300 kS/s。 | 通过优异的系统吞吐量，可将制造或设备检定测试时间缩短 4 倍。 |
| 能够将采样器放到被测设备 (DUT) 的附近。 | 远程采样头较大程度降低因 DUT 至仪器之间的电缆和夹具造成的信号劣化，简化测试系统的反嵌。 |
| 独立的已校准通道相差校正。 | 双通道模块中具有集成的已校准通道相差校正，消除时滞，增强多通道测量的信号保真度。 |
| 模块 | 描述 |
|---|---|
| 80E11 | 8000 系列，双通道，70 GHz，超低抖动，电采样模块（包含 D1） |
| 80E10B | 8000 系列，双通道，50 GHz，远程电采样模块，带 TDR（包含 D1） |
| 80E08B | 8000 系列，双通道，30 GHz，远程电采样模块，带 TDR（包含 D1） |
| 80E09B | 8000 系列，双通道，60 GHz，远程电采样模块（包含 D1） |
| 80E11X1 | 8000 系列，单通道，70 GHz，超低抖动，电采样模块（包含 D1） |
| 80A02 | EOS/ESD 保护模块，用于泰克电采样模块的静电隔离；本产品包含一致性声明 |
| 80C17 | 8000 系列光模块：单通道，30GHz 光带宽，单/多模，800nm ~ 1600nm |
| 80C14 | 14+ GHz，宽波长，放大光采样模块 |
| 80E03 | 采样模块；双，20GHZ 电采样模块 - 可追溯校准标准证明 |
| 80E04 | 采样模块；双，20GHZ 带 TDR 电采样模块 - 可追溯校准标准证明 |
| 80E07B | 8000 系列，双通道，30 GHz，远程电采样模块（包含 D1） |
| 80N02 | 8000 Series Electrical Sampling Module Extender, 2M Cable |
| 82A04B | 8000 系列，相位参考模块（包括 D1） |
| 80C08D | 单通道光采样模块；10G 光参考接收机滤波器；12 GHz 光宽带；单模/多模 |
| 80C12B | 12 GHz，宽波长，放大光采样模块 |
| 80C21 |
8000 系列光模块：双通道，53 GHz 光带宽，单模，1200nm - 1650nm |
| 80C10C | 单通道，65/80 GHz 光采样模块（必须指定 F1、F2 或 F3 中的一个选件） |
| 80C20 |
8000 系列光模块：单通道， 53 GHz 光带宽，单模，1200nm - 1650nm |
| 80C18 | 8000 系列光模块：双通道，30GHz 光带宽，单/多模，800nm ~ 1600nm |
| 80C15 | 8000 系列光模块：单通道，32GHz 光带宽，单/多模，800nm ~ 1600nm |
| 80C07B | 光采样模块；2.488 GB/S O8/STM16，2.500 GB/S 2GBE，2.500 GB/S 无限带宽；2.5 GHZ 光带宽 |
| 80C11B | 单通道光采样模块；10G 光参考接收机滤波器；28 GHz 光宽带；单模 |
| 产品技术资料 | 软件包 / 软件选件 | 描述 |
|---|---|---|
| 查看产品技术资料 | 100G-SR4 |
100GBASE-SR4 及发射机和色散眼图闭合 (TDEC) 自动化一致性和调试测试解决方案 |
| 查看产品技术资料 | 80SICMX | ICONNECT 和 MEASUREXTRACTOR 信号完整性及故障分析软件 |
| 查看产品技术资料 | 80SICON | ICONNECT 信号完整性及故障分析软件 |
| 查看产品技术资料 | 80SJNB PAM4 |
用于 PAM4 调制分析的工具 |
| 80SJNB, 80SJARB |
抖动、噪声和 BER 分析软件。 |
|
| 80SJNB01 |
抖动、噪声和 BER 分析软件版 |
|
| 查看产品技术资料 | 80SJNB02 |
带有 SDLA 可视化仪的抖动、噪声和 BER 分析软件 |
| 查看产品技术资料 | 80SSPAR | ICONNECT S 参数和 Z-LINE 软件 |
| 查看产品技术资料 | CEI-VSR |
CEI-28G-VSR 测试软件自动化一致性和调试解决方案。 |
| 查看产品技术资料 | Opt. 400G-M4 |
400G Optical Manufacturing analysis software, 4 channel TDECQ |
| 查看产品技术资料 | Opt. 80S400G-TXO |
IEEE 802.3bs（200GBASE-DR4/LR4/FR4 和 400GBASE-DR4/LR8/FR8）和 IEEE 802.3cd（50GBASE-FR/LR 和 100GBASE-DR）光发射机一致性解决方案 |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| DVT30-1MM GigaProbe | 30 GHz TDR 探头 由 GigaProbes 提供 。 | |
| 查看产品技术资料 | P8018 | 手持式 TDR 探头，无源；20 GHZ，单端，50 欧姆，SMA 连接器带 20 GHZ SMA 电缆；设计为配合使用 80A02 EOS/ESD 保护模块；本产品包含一致性声明 |
| 查看产品技术资料 | P80318 | 探头包，18GHz 100 欧姆差分手持探头 |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | P6150 | Passive Probe: 10X/1X, 9GHz, 12.5V low capacitance |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | P7330 | 探头；差分；3.5 GHZ 带宽，+/-1.75 V 差分，大动态范围，+5V -4V 共模范围，输入处 2.3 MV RMS 噪声，5X 衰减 - 可追溯校准标准证明 |
| 查看产品技术资料 | P7350 | DIFFERENTIAL PROBE, 5 GHZ |
| 查看产品技术资料 | P7380SMA | 8 GHZ DIFFERENTIAL SIGNAL ACQUISITION SYSTEM WITH SMA INPUTS,CERTIFICATE OF TRACEABLE CALIBRATION STANDARD |
