MSO/DPO70000 系列混合信号示波器
MSO/DPO70000数字荧光/混合信号示波器
通过业内的波形捕获能力发现真实信号，捕获更多信号细节。 工具套件的设计能自动执行高速串行数据信号的设置、采集和分析，加快设计调试和一致性测试。
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 报价 |
|---|---|---|---|---|---|---|
| DPO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 1G 点 | 4 | - | 电询 |
| DPO72004C | 20 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 250M 点 | 4 | - |
电询 |
| DPO70604C | 6 GHz | 25 GS/s | 31.25M 点 - 125M 点 | 4 | - | 电询 |
| DPO70404C | 4 GHz | 25 GS/s | 31.25M 点 - 125M 点 | 4 | - |
电询 |
| MSO70604C | 6 GHz | 25 GS/s | 62.5M 点 - 125M 点 | 4 | 16 |
电询 |
| MSO70404C | 4 GHz | 25 GS/s | 62.5M 点 - 125M 点 | 4 | 16 |
电询 |
|
MSO70804C |
8 GHz | 25 GS/s | 62.5M 点 - 125M 点 | 4 | 16 |
电询 |

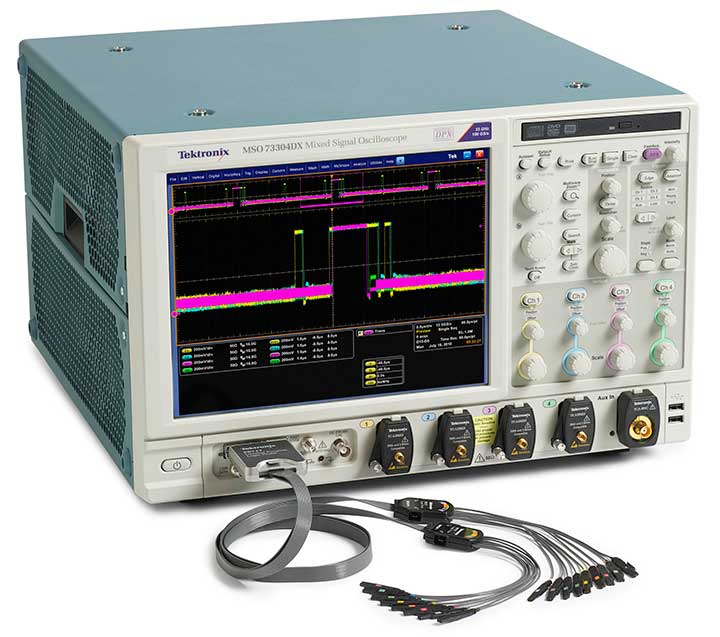

| MSO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 1G 点 | 4 | 16 |
电询 |

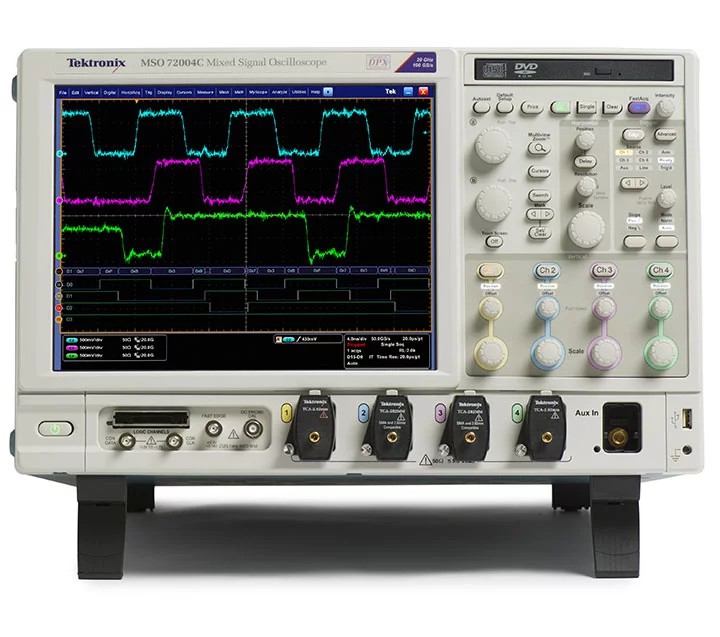

| MSO72004C | 20 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 250M 点 | 4 | 16 | 电询 |
| MSO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 1G 点 | 4 | 16 |
电询 |
| MSO71254C | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 250M 点 | 4 | 16 |
电询 |
| MSO71604C | 16 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 250M 点 | 4 | 16 |
电询 |
| MSO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 1G 点 | 4 | 16 |
电询 |
| DPO70804C | 8 GHz | 25 GS/s | 31.25M 点 - 125M 点 | 4 | - |
电询 |
| DPO71254C | 12.5 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 250M 点 | 4 | - |
电询 |
| DPO71604C | 16 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 250M 点 | 4 | - |
电询 |
| DPO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 1G 点 | 4 | - |
电询 |

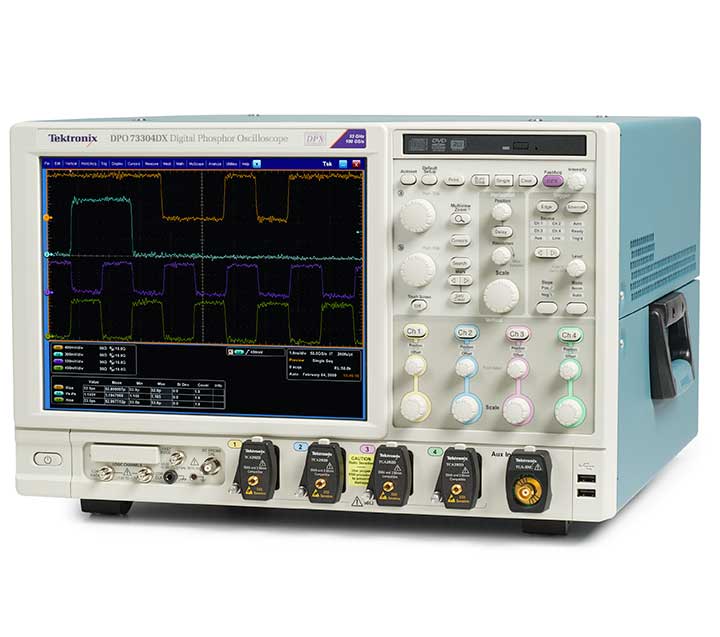

| DPO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 1G 点 | 4 | - |
电询 |
价格：价格如有变更，恕不另行通知。
查看您的真实信号
业界进号保真度、低噪声和高有效位数 (ENOB)，让您自信查看真实信号并对其进行测量。 高信噪比和内部低噪音本底，让您可以执行的设计检定。
特点
- 带宽增强功能可以消除探头端部的频率响应不完整
- 低抖动噪音本底和高垂直精度，为测量提供了更多的余量

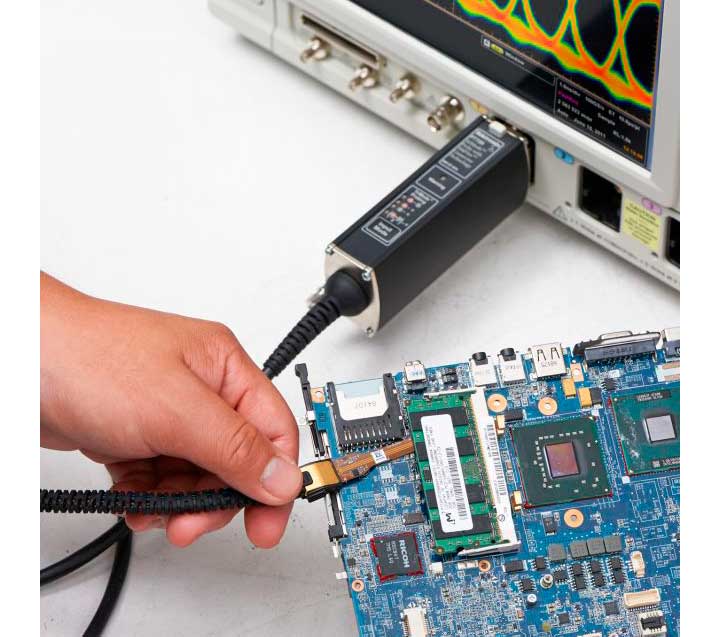

- 各种探头简化了复杂的测量设置并保持了信号完整性
- 使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序
缩短调试时间
从次开机一直到操作检查，MSO/DPO70000 系列可提供快速查找问题所需的功能。 业界的波形捕获速率和 Pinpoint® 触发可让您追踪和捕获间歇性故障。
特点
- FastAcq 追踪不断变化的信号，显示真实的系统行为，包括难检故障
- 利用并行/串行总线解码/触发，快速查找无效状态或总线序列
- iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征
- 可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间
可让您追踪信号的测量和分析工具
应用支持包可提供验证和证明您的新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。
特点
- DPOJET：灵活的测量工具
- SDLA：强大的工具，用于分析和补偿串行数据链路中的信号影响
- 广泛的标准支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PCIe Gen3/Gen4、SATA/SAS、USB3.1、Type-C、10/100BaseT 至 10G/100G 以太网
- 功能强大的调试工具可迅速发现/解决设计挑战
- 光测量，例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头
